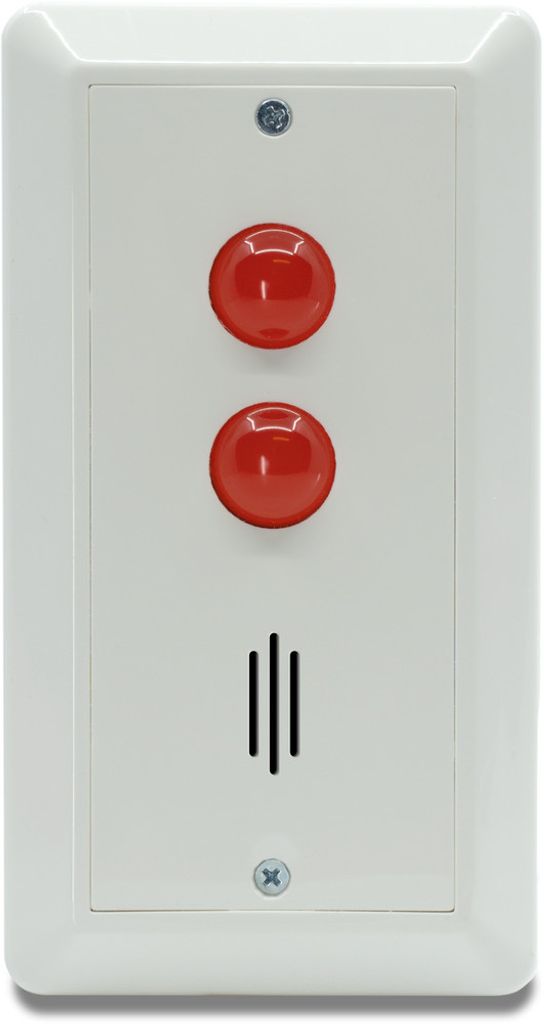

Nöddörrcentral NDC-1
3 511 kr
Liknande produkter
NDC-1 är en centralenhet avsedd för att bevaka individuella nöddörrar. Möjlighet till låsmanöver, förbikoppling och köp av passage tid finns. Återställning kan göras via separat ingång. Enheten kan matas med 12 eller 24V och har inbyggd summer på 90db och 2st 20mm dioder. Reläutgångar finns för larm, förvarning / lås manöver och sabotage. Eftergångstid för larm och passagetid / förvarning ställs med vridrattar.
Alla funktionsval görs via den 8-poliga DIP switchen, följande kan väljas:
Val av funktionsläge (8-val)
Balansering på/av.
- Mk ingång kan väljas NO/NC.
- Ljudindikering på/av.
- Enhetens har 4 olika funktioner lägen för övervakning av nöd dörrar.
- Larm med köp av passagetid samt lås manöver, återställning via separat ingång.
- Larm med köp av passagetid samt lås manöver, spärrfunktion via separat ingång.
- Uppställningsarm med förvarning.
- Uppställningslarm utan förvarning.
Teknisk specifikation:
Spänning: 9-28 VDC
Strömförbrukning: I vila: 25 mA, vid larm 65 mA
Larmindikering: 2st röda 20 mm LED
Summer: Ljudtryck 90 dB
Ingångar: 3st för magnetkontakt, förbikopplare och återställning.
Kan väljas som dubbel-balanserad 4K7, slutande eller brytande LED-Indikering för ingång:
1st för varje ingång. (Släckt: Normal, Fast sken: Larm, Blinkar: Avbrott, Dubbelblink: Kortsluten balanserad ingång)
Reläutgång: 2st potentialfria växlande för larm och förlarm, 30 VDC, 1 A
Sabotageutgång: 1st brytande (NC), 30 VDC, 1 A (i serie med sabswitch)
Funktionsbygel: Används för val av grundfunktion på enhet
Temperaturområde: -30ºC till +50ºC
Mått (BxHxD): 85x 155 x 40 mm
Alla funktionsval görs via den 8-poliga DIP switchen, följande kan väljas:
Val av funktionsläge (8-val)
Balansering på/av.
- Mk ingång kan väljas NO/NC.
- Ljudindikering på/av.
- Enhetens har 4 olika funktioner lägen för övervakning av nöd dörrar.
- Larm med köp av passagetid samt lås manöver, återställning via separat ingång.
- Larm med köp av passagetid samt lås manöver, spärrfunktion via separat ingång.
- Uppställningsarm med förvarning.
- Uppställningslarm utan förvarning.
Teknisk specifikation:
Spänning: 9-28 VDC
Strömförbrukning: I vila: 25 mA, vid larm 65 mA
Larmindikering: 2st röda 20 mm LED
Summer: Ljudtryck 90 dB
Ingångar: 3st för magnetkontakt, förbikopplare och återställning.
Kan väljas som dubbel-balanserad 4K7, slutande eller brytande LED-Indikering för ingång:
1st för varje ingång. (Släckt: Normal, Fast sken: Larm, Blinkar: Avbrott, Dubbelblink: Kortsluten balanserad ingång)
Reläutgång: 2st potentialfria växlande för larm och förlarm, 30 VDC, 1 A
Sabotageutgång: 1st brytande (NC), 30 VDC, 1 A (i serie med sabswitch)
Funktionsbygel: Används för val av grundfunktion på enhet
Temperaturområde: -30ºC till +50ºC
Mått (BxHxD): 85x 155 x 40 mm
Egenskaper
| Certifierad | Nej |
| Djup(mm) | 40.0 |
| Breddart(mm) | 85.0 |
| Höjdart(mm) | 155.0 |
| GTIN/EAN | |
| Lev.art.nr. | 12775 |
