Styrenhet boxmonterad A1D
10 255 kr
Liknande produkter

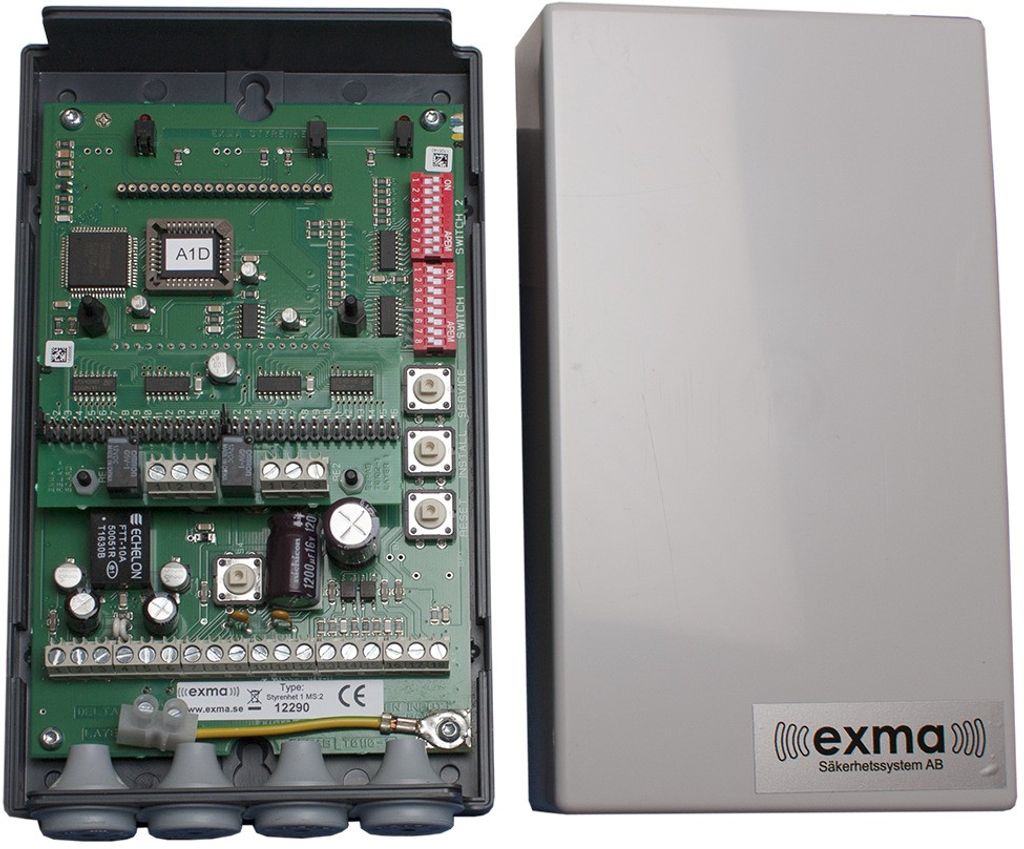

Styrenhet till Rapid motorslutbleck A1D i box. Kan styra en eller två lås.
Reläfunktioner i urval:
*Huvudlarm efter olåst för länge Aktiveras efter att olåst för länge varit aktiv.
* Systemövervakning. Reläet växlar om styrenheten tappar kontakt med slutblecket.
* Dörr öppen för länge'. Reläet växlar då dörren varit öppen för länge
* Låsregel försvinner ur stängt slutbleck
* Slutblecket hindras i sin rörelse mot stängt
* Öppnasignal till dörrautomatik. Reläet växlar 5 sek. då slutblecket når öppet.
* Dörrstatus. Reläet växlar då dörr är stängd
* Regelstatus. Reläet växlar då låsets regel är på plats
* Öppet. Reläet växlar då slutblecket är öppet.
* Olåst för länge. Reläet växlar då dörren varit olåst för länge.
* Låst. Reläet växlar då slutblecket är stängt, dörr och låsregel på plats
* Öppet. Reläet växlar då slutblecket är öppet. (Lika pos.12)
Kommunikation:
Transformatorkopplad, polaritetsoberoende Lontalk FTT-10, 78 Kbaud
Kabel: Partvinnad 2-ledare, Max 2 700m i bussnät, 500 m i fri topologi.
Kontaktkapacitet relä:
Resistiv belastning 110V AC 0,3 A 24V DC 1,0 A
Induktiv belastning 10V AC 0,2 A24V DC 0,3 A
Spänning:12-30VDC, 60-1200mA
Temp: -5°C - +60°C
Låsningstid: ca 0,3 sek.
Reläfunktioner i urval:
*Huvudlarm efter olåst för länge Aktiveras efter att olåst för länge varit aktiv.
* Systemövervakning. Reläet växlar om styrenheten tappar kontakt med slutblecket.
* Dörr öppen för länge'. Reläet växlar då dörren varit öppen för länge
* Låsregel försvinner ur stängt slutbleck
* Slutblecket hindras i sin rörelse mot stängt
* Öppnasignal till dörrautomatik. Reläet växlar 5 sek. då slutblecket når öppet.
* Dörrstatus. Reläet växlar då dörr är stängd
* Regelstatus. Reläet växlar då låsets regel är på plats
* Öppet. Reläet växlar då slutblecket är öppet.
* Olåst för länge. Reläet växlar då dörren varit olåst för länge.
* Låst. Reläet växlar då slutblecket är stängt, dörr och låsregel på plats
* Öppet. Reläet växlar då slutblecket är öppet. (Lika pos.12)
Kommunikation:
Transformatorkopplad, polaritetsoberoende Lontalk FTT-10, 78 Kbaud
Kabel: Partvinnad 2-ledare, Max 2 700m i bussnät, 500 m i fri topologi.
Kontaktkapacitet relä:
Resistiv belastning 110V AC 0,3 A 24V DC 1,0 A
Induktiv belastning 10V AC 0,2 A24V DC 0,3 A
Spänning:12-30VDC, 60-1200mA
Temp: -5°C - +60°C
Låsningstid: ca 0,3 sek.
Egenskaper
| Ytbehandling/Färg | Vit |
| Certifierad | Nej |
| Breddart(mm) | 185.0 |
| Höjdart(mm) | 40.0 |
| Längdart(mm) | 111.0 |
| GTIN/EAN | |
| Lev.art.nr. | 785726 |
