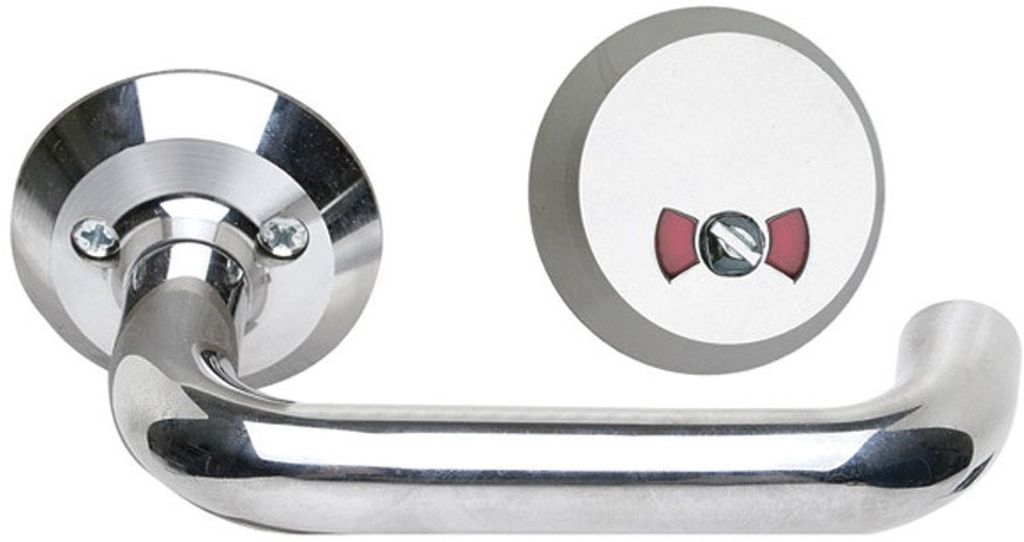

Assa toalettbehör 9566T

9566T – Toalettbehör för institutioner och offentlig miljö

• Material: Mässing
• Passar låshus: ASSA 565, 310-50/70
• Dörrtjocklek: 38–60 mm
• Montering: Skruvlängd och medbringarpinne anpassas efter dörrtjocklek

• Markering: Röd/vit indikering från utsidan

Funktion:

• "Flip-up" – låses/öppnas genom att trycket förs uppåt eller nedåt
• Öppningsbart från utsidan med skruvmejsel
• Övrigt:
• Klisterdekal "låst/olåst" ingår
• Vid C-mått under 20 mm krävs täckskylt (t.ex. ASSA ABLOY 4291)
• Max C-mått: 40 mm (60 mm med lång medbringare, beställs separat)

Monteringsanvisning

Se monteringsanvisning i PDF format här.

Anpassa fyrkantpinnens [1] längd så att minst 20 mm ingrepp erhålles i insidans tryckeshalva [9]

Placera utsidans medbringare [2] på låshusets cylinderroddare

Montera samman [1] + [2] + [3] med 2 st M5-skruvar [4] och 2 st M5-muttrar [5]. X-markeringen på medbringarplattorna [2] + [3] skall vara synlig efter montage, dra fast skruvarna maximalt.

Placera fjädern [6] med den koniska änden mot låshuset samt stoppbrickan [7] på fyrkantpinnen [1]. OBS! Viktigt för att ej förstöra behöret vid överbelastning!

Vänsterdörr; Stoppbrickans pil synlig, riktad mot dörrbladets framkant.

Högerdörr; Stoppbrickans pil ej synlig, placerad mot låshuset men riktad mot dörrbladets framkant.

Anpassa toalettskyltens fyrkantpinne [8] så att minst 5 mm ingrepp erhålles i medbringaren [2]

Montera insidans flip-up-trycke [9] och utsidans toalettskylt [8] med 2 st M5-skruvar [10]. Anpassa skruvlängden efter dörrens tjocklek.

Montera utsidans trycke [11], fyrkantpinnen [12] och insidans täckbricka [13] med 2 st M5-skruvar [14] och 2 st utvändiga M5-hylsor [15] Fyrkantpinnen ska ha minst 20 mm ingrepp i tryckeshalvan.

Medbringare information Höger - Vänster

Medbringare till RWC- toalettbehör 9565T, 9566T och 9567T. Vad skiljer VÄNSTER och HÖGER medbringare åt?

Medbringare Vänster till toalettbehör (9565T, 9566T ,9567T Höger) har en stämplad prägling i änden. Se produkt.

Medbringare Höger till toalettbehör (9565T, 9566T, 9567T Vänster) är helt slät i änden. Se produkt.
